چگونه رتبه بندی میکرون و تعداد مش بر عملکرد فیلتر تأثیر می گذارد

در فیلتراسیون صنعتی، رتبه بندی میکرون و تعداد مش دو مورد از مهم ترین مشخصات فنی مورد استفاده برای ارزیابی عملکرد رسانه فیلتر هستند. در حالی که آنها اغلب با هم ذکر می شوند، هر پارامتر جنبه متفاوتی از رفتار فیلتراسیون را توصیف می کند. رتبه بندی میکرون اندازه ذرات را مشخص می کند که فیلتر می تواند به طور قابل اعتماد بگیرد، در حالی که تعداد مش ساختار هندسی مش سیم بافته شده را توصیف می کند. برای اتخاذ تصمیم‌های صحیح در مورد فیلتر{3}}چه در سیستم‌های هیدرولیک، تصفیه سوخت، پردازش شیمیایی، تصفیه آب، یا تولید صنعتی{4}مهندسان باید به طور کامل درک کنند که این دو پارامتر چگونه بر افت فشار، حفظ آلاینده‌ها، ظرفیت جریان، عمر مفید و بازده کلی سیستم تأثیر می‌گذارند. این راهنمای توسعه‌یافته، تفکیک دقیقی از این مفاهیم و نحوه کار آنها در{6}}سیستم‌های فیلتراسیون دنیای واقعی ارائه می‌دهد.

درک مفهوم رتبه بندی میکرون

رتبه بندی میکرون، اندازه ذراتی را که یک محیط فیلتراسیون می تواند حذف کند، تعیین می کند که در میکرومتر بیان می شود. درجه بندی میکرون اسمی به این معنی است که فیلتر درصد معینی-اغلب 60% تا 90%-از ذرات با اندازه اعلام شده را حذف می‌کند. در مقابل، یک درجه میکرون مطلق، 98٪ تا 99.9٪ ذرات را در اندازه میکرون اعلام شده حذف می کند، که برای کاربردهای حیاتی مانند سیستم های هیدرولیک یا سوخت ضروری است. دقت رتبه بندی میکرون بر تمیزی سیستم، طول عمر تجهیزات و استانداردهای کنترل آلودگی تأثیر می گذارد. بنابراین، صنایعی که الزامات پاکیزگی سخت‌گیرانه دارند، معمولاً برای اطمینان از عملکرد قابل پیش‌بینی در شرایط عملیاتی مختلف، به رسانه‌های فیلتر{10}مرتبط مطلق تکیه می‌کنند.

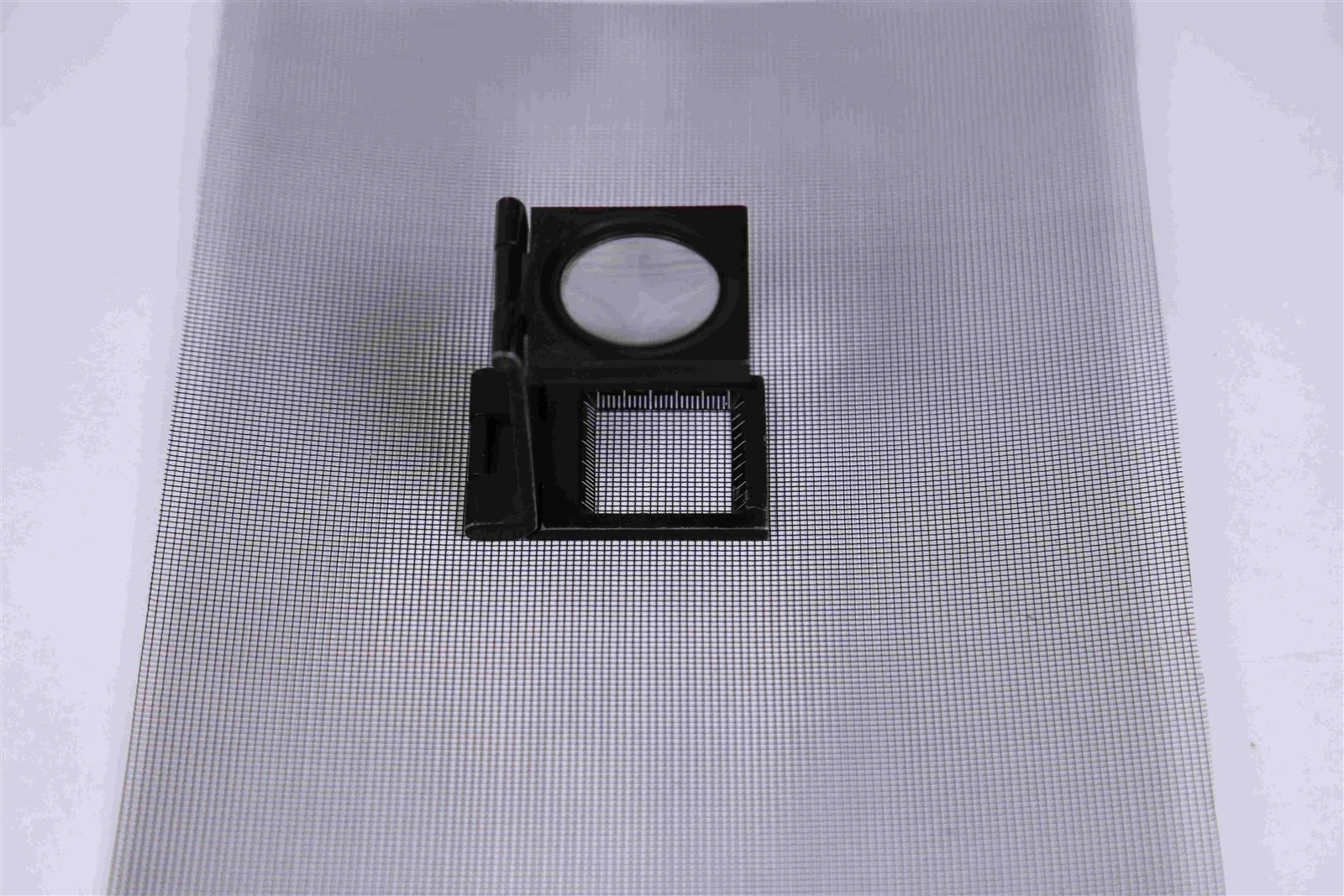

آنچه که Mesh Count واقعاً نشان می دهد

تعداد مش تعداد بازشوها در هر اینچ خطی در مش سیم بافته شده را توصیف می کند. برای مثال یک صفحه نمایش 100 مش دارای 100 دهانه در هر اینچ به صورت افقی و عمودی است. با این حال، اندازه واقعی دهانه به قطر سیم نیز بستگی دارد. دو مش با تعداد مش یکسان در صورت استفاده از سیم ضخیم‌تر می‌توانند دهانه‌های میکرون متفاوتی داشته باشند. بنابراین شمارش مش یک توصیف کننده ساختاری است، نه یک شاخص عملکرد. این به مهندسان کمک می کند تا انواع مش را با هم مقایسه کنند و پیش بینی کنند که مش چقدر محکم یا سفت خواهد شد، اما به طور مستقیم دقت فیلتر را تعیین نمی کند. اندازه دهانه (بر حسب میکرون) همچنان باید از تامین کننده محاسبه یا دریافت شود.

تفاوت در استانداردهای اندازه گیری

رتبه بندی میکرون معمولاً بر اساس آزمایش های آزمایشگاهی با استفاده از گرد و غبار تست استاندارد در شرایط کنترل شده است. از سوی دیگر، تعداد مش از استانداردهای صنعتی مانند ASTM E11 یا ISO 3310 پیروی می کند که تحمل مش، قطر سیم و سبک بافت را تعریف می کند. از آنجایی که دو سیستم ویژگی های متفاوتی را اندازه گیری می کنند، نمی توان آنها را مستقیماً بدون اطلاعات اضافی تبدیل کرد. برای مثال، تعداد مش به تنهایی نمی تواند تعیین کند که آیا مش برای فیلتراسیون دقیق مناسب است یا خیر، مگر اینکه اندازه دیافراگم واقعی مشخص باشد. درک این چارچوب های اندازه گیری به enژینرها از تعبیر نادرست شمارش مش به عنوان درجه فیلتراسیون جلوگیری می کنند.

چرا هر دو در طراحی فیلتراسیون مورد نیاز هستند؟

عملکرد فیلتراسیون توسط هر دو هندسه ساختاری (تعداد مش) و متریک عملکرد (رتبه میکرو) تعیین می شود. رتبه بندی میکرون کوچکترین ذره ای را که جذب می شود مشخص می کند، در حالی که تعداد مش بر استحکام مکانیکی، توزیع جریان و دوام تأثیر می گذارد. در بسیاری از کاربردها، به خصوص فیلترهای توری متخلخل چند لایه، لایه‌های بیرونی از تعداد مش کم برای استحکام استفاده می‌کنند و لایه‌های داخلی از شبکه‌های درجه‌بندی میکرون- برای فیلتراسیون واقعی استفاده می‌کنند. در نظر گرفتن رتبه بندی میکرون و شمارش مش به عنوان مشخصات جداگانه-اما مکمل-تضمین می‌کند که فیلترها هم الزامات عملکرد و هم دوام را در محیط‌های صنعتی برآورده می‌کنند.

اثر بر دقت حذف آلاینده

درجه بندی میکرون کمتر مربوط به قابلیت فیلتراسیون ریزتر، جذب آلاینده های بیشتر و کوچکتر است. این برای سیستم‌هایی که حتی ذرات کوچک باعث سایش، خوردگی یا نقص سیستم می‌شوند-مثل مدارهای هیدرولیک یا سیستم‌های روانکاری با فشار بالا بسیار مهم است. به عنوان مثال، جابجایی از 25 میکرون به 10 میکرون به طور چشمگیری حفاظت از پمپ ها، شیرها و محرک ها را افزایش می دهد. درجه بندی دقیق میکرون مورد نیاز به الزامات کد تمیزی سیستم مانند ISO 4406 بستگی دارد. انتخاب فیلتر بیش از حد درشت منجر به حذف ناکافی آلاینده ها می شود، در حالی که انتخاب فیلتر بسیار ظریف محدودیت های غیرضروری ایجاد می کند.

رابطه با نرخ جریان و افت فشار

درجه بندی میکرون ریز مسیرهای کوچکتری برای عبور سیال ایجاد می کند که مقاومت را افزایش می دهد و منجر به افت فشار بیشتر می شود. این می تواند کارایی سیستم را کاهش دهد، مصرف انرژی را افزایش دهد یا باعث ایجاد کاویتاسیون در پمپ ها شود. مهندسان باید دقت فیلتراسیون را با الزامات جریان متعادل کنند، به خصوص در کاربردهای{2}}ویسکوزیته بالا مانند فیلتراسیون روغن. سیستم‌ها ممکن است نیاز به فیلتراسیون مرحله‌ای داشته باشند، جایی که فیلترهای درشت در بالادست استفاده می‌شوند تا از گرفتگی زودهنگام فیلترهای ریز جلوگیری کنند و جریان پایدار و فشار ثابت را تضمین کنند.

تأثیر بر کثیفی-ظرفیت نگهداری

هرچه امتیاز میکرون کمتر باشد، آلودگی‌ها سریع‌تر در محیط فیلتر انباشته می‌شوند. این کار ظرفیت نگهداری آلودگی-را کاهش می‌دهد و فواصل خدمات را کوتاه می‌کند. در حالی که فیلترهای خوب تمیزی را بهبود می بخشند، ممکن است نیاز به تعویض مکرر داشته باشند. برای غلبه بر این محدودیت، اغلب از ساختارهای چند لایه یا عناصر چین دار برای افزایش سطح استفاده می شود. مهندسان باید رتبه میکرون را با بارهای آلودگی مورد انتظار مطابقت دهند تا از خرابی عملیاتی یا گرفتگی زودرس جلوگیری کنند.

برنامه{0}}شرایط خاص میکرون

صنایع مختلف به سطوح میکرون متفاوتی نیاز دارند. سیستم‌های هیدرولیک اغلب از 3 تا 25 میکرون استفاده می‌کنند، سیستم‌های سوخت از 10 تا 75 میکرون استفاده می‌کنند، و فیلتراسیون آب می‌تواند از 20 میکرون تا چند صد میکرون باشد، بسته به اینکه کاربرد شامل قبل از فیلتر کردن یا پرداخت است. درک مشخصات آلودگی خاص-مانند توزیع اندازه ذرات، ویسکوزیته سیال و فشار عملیاتی{9}}به تعیین رتبه میکرون بهینه برای عملکرد قابل اطمینان فیلتراسیون کمک می‌کند.

تاثیر بر مقاومت مکانیکی

تعداد مش به طور مستقیم بر استحکام مش سیم تأثیر می گذارد. تعداد مش های کمتر معمولاً از سیم های ضخیم تری استفاده می کند که مقاومت بهتری در برابر تغییر شکل، فشار و سایش ایجاد می کند. این در سیستم‌های-فشار بالا، فیلترهای صنعتی یا محیط‌هایی با جریان آشفته ضروری است. تعداد مش های بالاتر از سیم های نازک تری استفاده می کند که باعث می شود تحت فشار مکانیکی آسیب پذیرتر شوند. بنابراین، انتخاب تعداد مش باید نیازهای مکانیکی برنامه را در نظر بگیرد، به ویژه زمانی که محیط فیلتر در معرض بار زیاد یا فرآیندهای شستشوی معکوس قرار می گیرد.

تأثیر بر توزیع و پایداری جریان

تعداد مش بر یکنواختی جریان سیال تأثیر می گذارد. تعداد مش کم نرخ جریان بالا را امکان پذیر می کند، اما ممکن است توزیع جریان ناهموار را ایجاد کند، به خصوص در سیستم هایی که جریان آرام حیاتی است. تعداد مش های بالاتر با توزیع یکنواخت فشار در سطح به تثبیت جریان کمک می کند. این به جلوگیری از کانال‌کشی-پدیده‌ای که در آن سیال به دلیل توزیع ناهموار فشار، فیلتر را دور می‌زند، کمک می‌کند. برای فیلترهای چند لایه، مش درشت اغلب به عنوان لایه پشتیبان برای حفظ پایداری لایه‌های فیلتراسیون ظریف‌تر استفاده می‌شود.

تعامل با قطر سیم

قطر سیم نقش مهمی در تعیین اندازه باز شدن واقعی و مقاومت مکانیکی دارد. دو مش با تعداد مش های یکسان می توانند به دلیل قطر سیم های مختلف از نظر عملکرد به طور قابل توجهی متفاوت باشند. سیم های ضخیم تر، ناحیه باز را کاهش می دهند، جریان را محدود می کنند و دوام را افزایش می دهند. سیم‌های نازک‌تر، سطح باز را به حداکثر می‌رسانند اما پایداری سازه را تضعیف می‌کنند. بنابراین، هنگام طراحی سیستم های فیلتراسیون، تعداد مش همیشه باید همراه با قطر سیم ارزیابی شود.

تاثیر بر دوام{0}مدت

صفحه‌های توری بیشتر با سیم‌های نازک در شرایط سایشی یا فشار{0}بالا سریع‌تر تخریب می‌شوند. صفحات توری کمتر دوام بیشتری دارند اما دقت فیلتراسیون کمتری را ارائه می دهند. مهندسان باید تعداد مش را نه تنها بر اساس نیازهای فیلتراسیون، بلکه بر اساس استراتژی نگهداری طولانی مدت، عمر مفید مورد انتظار، و روش‌های تمیز کردن مانند شستشوی معکوس یا تمیز کردن اولتراسونیک انتخاب کنند. انتخاب صحیح تعداد مش هزینه نگهداری را به حداقل می رساند و طول عمر عملیاتی را افزایش می دهد.

تأثیر ترکیبی بر مقاومت جریان و مصرف انرژی

در سیستم‌های فیلتراسیون عملی، رتبه‌بندی میکرون و تعداد مش برای تعیین مقاومت کلی جریان و در نتیجه مصرف انرژی با هم تعامل دارند. درجه بندی میکرون ریز با کاهش سطح باز موجود، عبور سیال را محدود می کند، در حالی که تعداد مش بالا بسته به قطر سیم و الگوی بافت می تواند مقاومت را افزایش یا کاهش دهد. هنگامی که هر دو مشخصات به سمت فیلتراسیون ظریف تر می روند، سیستم برای حفظ نرخ جریان هدف، افزایش مصرف انرژی و هزینه های عملیاتی به قدرت پمپاژ بیشتری نیاز دارد. مهندسان باید این تعادل را به دقت تجزیه و تحلیل کنند، به خصوص در کاربردهای{3} با ویسکوزیته بالا مانند روان کننده ها، روغن های هیدرولیک و پردازش پلیمرها. بسیاری از سیستم‌های صنعتی از پیکربندی‌های مرحله‌ای یا دو لایه برای بهینه‌سازی عملکرد استفاده می‌کنند-لایه‌های مشبک درشت افت فشار را به حداقل می‌رسانند در حالی که لایه‌های میکرونی ریز حذف آلودگی را تضمین می‌کنند. درک نحوه تعامل این متغیرها به طراحان این امکان را می دهد که از تعیین بیش از حد-پرهیز، کاهش اتلاف انرژی و حفظ ثبات عملکرد جلوگیری کنند.

تأثیر بر دقت فیلتر در ساختارهای فیلتر چندلایه

فیلترهای صنعتی مدرن اغلب از ساختارهای چند لایه استفاده می‌کنند که از شبکه‌های درشت حمایتی با لایه‌های درجه‌بندی میکرونی-استفاده می‌کنند. در این مجموعه ها، تعداد مش بر استحکام مکانیکی تأثیر می گذارد و از تغییر شکل لایه های داخلی ریز تحت فشار جلوگیری می کند. اگر توری ساپورت دارای تعداد توری بسیار کم یا قطر سیم ناکافی باشد، لایه فیلتر ریز ممکن است کشیده یا فرو بریزد و امتیاز میکرون مورد نظر را به خطر بیندازد. برعکس، اگر تعداد مش خیلی زیاد باشد، لایه های اضافی ممکن است جریان را مختل کرده و سطح موثر را کاهش دهند. فیلترهای چند لایه مشبک مورد استفاده در فیلتراسیون هیدرولیک، هوافضا، شیمیایی و پلیمری به کالیبراسیون صحیح این دو پارامتر متکی هستند. این کار از خرابی فیلتر جلوگیری می کند، نگهداری آلودگی قابل پیش بینی را تضمین می کند و عمر مفید را طولانی می کند. وقتی به درستی مهندسی شود، تعداد مش ثبات ابعادی را تضمین می‌کند، در حالی که رتبه‌بندی میکرون دقت فیلتر را تضمین می‌کند-ایجاد تعادل ضروری برای سیستم‌های فیلتراسیون با عملکرد بالا.

مقایسه رتبه بندی میکرون در مقابل تعداد مش در طراحی فیلتر واقعی

رتبه بندی میکرون و تعداد مش با هم پایه و اساس طراحی دقیق و قابل اعتماد فیلتراسیون صنعتی را تشکیل می دهند. در حالی که رتبه بندی میکرون کارایی نگهداری آلاینده ها را تعیین می کند، تعداد مش مشخصه های ساختاری است که از توزیع جریان، پایداری و دوام طولانی مدت پشتیبانی می کند. هنگامی که مهندسان نحوه تعامل این مشخصات را درک کنند، می توانند افت فشار، ظرفیت نگهداری آلودگی-و عملکرد جذب ذرات را در طیف وسیعی از شرایط عملیاتی بهینه کنند. این تضمین می کند که سیستم های فیلتراسیون هم الزامات فرآیند و هم استانداردهای تمیزی صنعت را بدون اتلاف انرژی غیر ضروری یا خرابی زودرس فیلتر برآورده می کنند.

در کاربردهای فیلتراسیون واقعی، نه رتبه بندی میکرون و نه تعداد مش را نمی توان به صورت مجزا ارزیابی کرد. طراحی موثر سیستم نیازمند متعادل کردن دقت فیلتراسیون با مقاومت مکانیکی و ویژگی‌های جریان است، به‌ویژه در ساختارهای چند لایه که برای فرآیندهای هیدرولیک، سوخت، شیمیایی و تصفیه آب استفاده می‌شوند. با انتخاب ترکیب صحیح رتبه بندی میکرون و هندسه مش، صنایع می توانند به راندمان عملیاتی بالاتر، عمر مفید بیشتر و نتایج فیلتراسیون سازگارتر دست یابند. در نهایت، تسلط بر این دو پارامتر منجر به کنترل بهتر آلودگی، بهبود حفاظت از تجهیزات و عملکرد قابل اعتمادتر تولید می شود.
