توری فیلتر فولادی ضد زنگ چند لایه متخلخل- چیست؟

فهرست مطالب

1-مقدمه

2. تعریف و اصل

3. مصالح و ساخت و ساز

4. فرآیند تولید

5. ویژگی های کلیدی و ویژگی های عملکرد

6. مقایسه با سایر رسانه های فیلتر

7. برنامه های کاربردی در سراسر صنایع

8. ملاحظات طراحی برای مش چند لایه

9. مزایا و مزایا-

10. حالت های شکست و تعمیر و نگهداری

11. راهنمای انتخاب

12. مطالعات موردی و نمونه

13. روندها و نوآوری های آینده

14. نتیجه گیری

1. مقدمه

در فیلتراسیون صنعتی مدرن، تقاضا برای فیلترهای بسیار قابل اعتماد، بادوام و دقیق به سرعت رشد کرده است. یکی از راه حل های پیشرفته این استتوری فیلتر فولاد ضد زنگ چند لایه متخلخل-- ماده ای که استحکام مکانیکی فلز را با کنترل منافذ ظریف مش مهندسی ترکیب می کند. طبق گفته Hengko، مش فولاد ضد زنگ متخلخل چند لایه بر بسیاری از نقاط ضعف مش فلزی معمولی، مانند سختی کم، شکل ناپایدار و استحکام محدود غلبه می کند.

این مقاله عمیقاً به این موضوع می‌پردازد که-شبکه فولاد ضد زنگ متخلخل چند لایه چیست، چگونه ساخته می‌شود، چرا سودمند است و کجا استفاده می‌شود - به شما درک جامعی از این ماده فیلتر پیشرفته می‌دهد.

2. تعریف و اصل

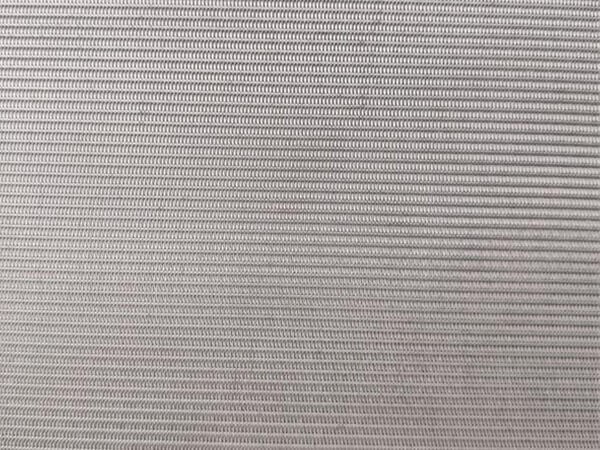

توری فیلتر فولادی ضد زنگ متخلخل چند لایه-به عنوان یک محیط فیلتر متشکل از چندین لایه شبکه سیمی فولادی ضد زنگ بافته شده تعریف می شود که لایه لایه شده و سپس تحت خلاء یا اتمسفر بی اثر متخلخل می شوند. از طریق تف جوشی، لایه‌های توری پخش می‌شوند- تا ساختاری یکپارچه، صلب و متخلخل با منافذ بسیار کنترل‌شده، استحکام مکانیکی عالی و پایداری بالا تشکیل دهند.

لایه لایه شدن چند لایه اجازه می دهد تا لایه های مش مختلف (به عنوان مثال، درشت، پشتیبانی، دقت) را برای دستیابی به یک گرادیان فیلتراسیون ترکیب کنید: ذرات بزرگ توسط لایه های بیرونی گیر می کنند، در حالی که لایه های داخلی، ذرات ریزتر را به دام می اندازند. مرحله تف جوشی مش را ذوب می کند بنابراین به عنوان یک قطعه یکپارچه عمل می کند و آن را بسیار قوی تر از لایه های مش که به صورت شل روی هم چیده شده اند می کند.

3. مصالح و ساخت و ساز

3.1 فولاد ضد زنگانتخاب آلیاژ

آلیاژهای معمولی ضد زنگ مورد استفاده در تولید عبارتند از:

304 / 304L– فولاد ضد زنگ استاندارد، مقرون به صرفه-

316 / 316L- مقاومت در برابر خوردگی بهتر، به ویژه در برابر کلریدها؛ Hengko از 316L استفاده می‌کند که می‌تواند در برابر اکسیداسیون دمای بالا مقاومت کند و محیط‌ها را بازیابی کند.

سایر آلیاژهای پیشرفته (بسته به کاربرد) نیز ممکن است مورد استفاده قرار گیرند، اگرچه Hengko در درجه اول 316L را برای مش متخلخل آنها ذکر می کند.

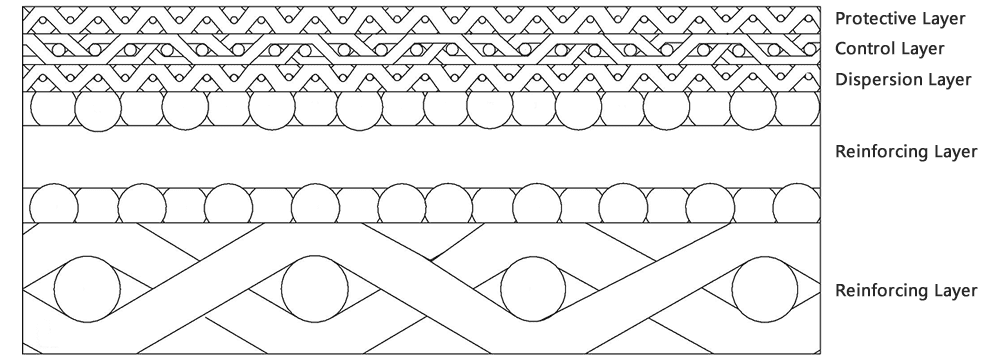

3.2 پیکربندی لایه

یک شبکه متخلخل چند لایه معمولی ممکن است حاوی:

A لایه محافظ (خارجی).مش - درشت تر، از لایه های ریزتر محافظت می کند

یک یا چندلایه های پشتیبانی- استحکام ساختاری را فراهم می‌کند

A لایه دقیق (هسته).مش ریز برای فیلتر کردن -

این طراحی روی هم به تعادل کمک می کندنرخ جریان, قدرت، ودقت فیلتراسیون.

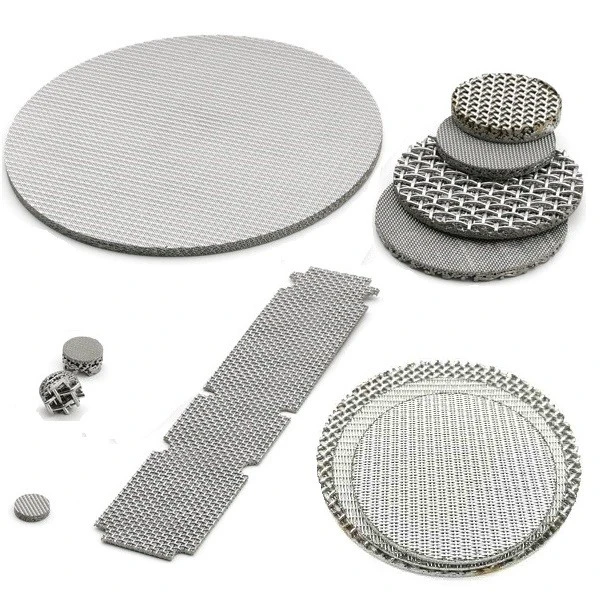

3.3 اشکال هندسی

مش فولاد ضد زنگ متخلخل چند لایه را می توان به شکل زیر درآورد:

دیسک های تخت

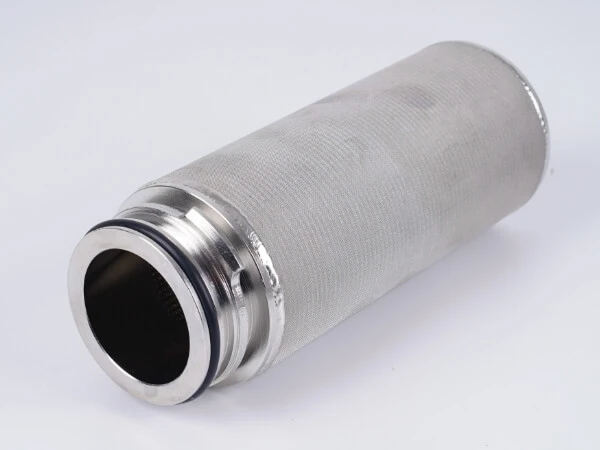

لوله ها/شمع های دایره ای یا استوانه ای

اشکال سفارشی (صفحات، حلقه ها، هندسه پیچیده)

نمونه محصولات:

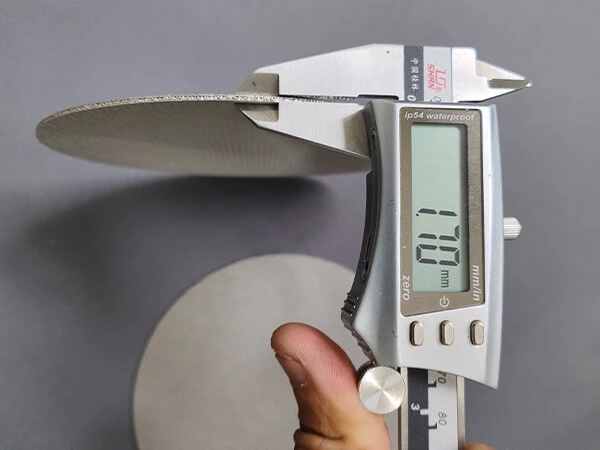

دیسک توری ضد زنگ 1 میکرون 4 لایه - یک دیسک فیلتر 4 لایه دقیق.

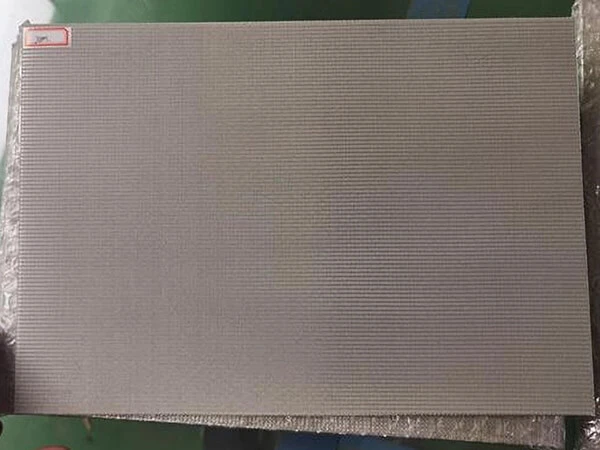

صفحه مشبک ضد زنگ متخلخل 10 میکرونی 5 لایه - مساحت بزرگتر، لایه های بیشتر، مناسب برای-فیلتراسیون با دقت بالا.

4. فرآیند تولید

تولید مش فولاد ضد زنگ چند لایه متخلخل چند لایه شامل مراحل مهمی است:

4.1 انباشته کردن مش / لمینیت

شبکه های سیمی ضد زنگ بافته شده را با تعداد مش های مورد نیاز (تراکم نخ) برای هر لایه (خارجی، پشتیبانی، دقت) انتخاب کنید.

لایه های مش را به ترتیب طراحی شده روی هم قرار دهید. چیدمان مناسب لایه ها بسیار مهم است.

پشته را تحت فشار مکانیکی (لمینیت) فشرده کنید تا از تماس خوب لایه اطمینان حاصل کنید.

4.2 تف جوشی

پشته مش چند لایه در یک قرار می گیردکوره خلاء(یا اتمسفر کنترل شده) برای جلوگیری از اکسیداسیون در طول گرمایش.

دما تا حدی افزایش می‌یابد که پیوند انتشار - معمولاً زیر نقطه ذوب فلز اتفاق می‌افتد، اما به اندازه‌ای بالاست که امکان انتشار اتمی در سراسر مرزهای سیم وجود دارد.

در این شرایط، سیم‌های مجاور از لایه‌های مختلف در نقاط تماس خود به هم متصل می‌شوند و ساختاری یکپارچه را تشکیل می‌دهند.

4.3 خنک کننده و تثبیت

پس از پخت، تور باید به روشی کنترل شده خنک شود تا از اعوجاج یا تنش داخلی جلوگیری شود. پس از خنک شدن، لایه های مش به طور محکم به هم متصل می شوند و در نتیجه یک محیط صاف و یکپارچه به وجود می آید.

4.4 ارسال{1}}پردازش (اختیاری)

بسته به کاربرد:

مش متخلخل ممکن است باشدبرش خورده یا مهر شدهبه اشکال دقیق (دیسک، حلقه، هندسه سفارشی).

ممکن است تکمیل سطح (خراب زدایی، پرداخت) انجام شود.

تمیز کردن (اولتراسونیک، حلال، شستشوی معکوس) برای حذف باقیمانده ها یا تف جوشی توسط محصولات.

5. ویژگی های کلیدی و ویژگی های عملکرد

مش فولاد ضد زنگ متخلخل چند لایه ترکیبی از خواص مکانیکی، حرارتی، شیمیایی و فیلتراسیون را ارائه می دهد که آن را منحصر به فرد می کند:

5.1 استحکام مکانیکی و استحکام

به دلیل پیوند انتشار، مش خود را نشان می دهدمقاومت مکانیکی بسیار بالاوسفتی فشاری.

ساختار چندلایه در برابر تغییر شکل مقاومت می‌کند و بر خلاف توری شل، لایه‌ها نمی‌لغزند.

5.2 ساختار منفذ دقیق و یکنواخت

مش متخلخل را پشتیبانی می کندتوزیع منافذ یکنواختدر سراسر سطح آن

دقت فیلتراسیون می تواند از1 میکرومتر تا 300 میکرومتربه گفته هنگکو.

به دلیل طراحی لایه ای، اندازه های مختلف منافذ را می توان برای فیلتراسیون گرادیان مهندسی کرد.

5.3 عملکرد حرارتی

توری ضد زنگ متخلخل چند لایه از Hengko می‌تواند در محدوده دمایی وسیعی کار کند:-200 درجه تا 500 درجه.

مقاومت حرارتی عالی نسبت به بسیاری از فیلترهای پلیمری-.

5.4 مقاومت شیمیایی و خوردگی

استفاده از فولاد ضد زنگ (به خصوص 316L) مقاومت در برابر خوردگی قوی را ایجاد می کند.

بسته به آلیاژ و شرایط استفاده در بسیاری از محیط های خورنده پایدار است.

5.5 تمیزی و دوام

به دلیل ساختار فلزی سفت و سخت، مش می تواند باشدمعکوس شسته شده, اولتراسونیک تمیز شده، یا از نظر شیمیایی تمیز شده است.

عمر طولانی به دلیل استحکام مکانیکی و مقاومت در برابر گرفتگی.

5.6 افت فشار و ویژگی های جریان

طراحی چند لایه اجازه می دهد تا تعادل ایجاد شودامپدانس کم(برای جریان) بادقت فیلتراسیون.

در مقایسه با فیلترهای زینتر شده پودری یا سرامیکی، مش چند لایه اغلب نمایان می شودافت فشار کمتربرای عملکرد فیلتراسیون مشابه

6. مقایسه با سایر رسانه های فیلتر

در اینجا مقایسه ای از مش فولاد ضد زنگ متخلخل چندلایه-در مقابل سایر مواد فیلتر معمولی آمده است:

7. برنامه های کاربردی در سراسر صنایع

به دلیل استحکام و تطبیق پذیری، توری فیلتر فولاد ضد زنگ چند لایه متخلخل در طیف وسیعی از صنایع استفاده می شود. در زیر چندین برنامه معمولی وجود دارد:

7.1 داروسازی و بیوتکنولوژی

فیلتراسیون گازها (دریچه های استریل، پارگی)

فیلتراسیون مایع در بیوراکتورها

تصفیه سیالات فرآیند در جایی که کنترل دقیق سطح میکرونی{0}} مورد نیاز است

استفاده در تجهیزات دارویی "2-در 1" یا "3 در 1" - همانطور که توسط Hengko ذکر شده است.

7.2 غذا و نوشیدنی

فیلتراسیون ذرات در فرآوری مواد غذایی مایع

شفاف سازی نوشیدنی ها

فیلتراسیون بخار

مقاومت در برابر حرارت بالا، آن را برای سیستم‌های استریل‌سازی مناسب می‌کند

7.3 پتروشیمی و شیمیایی

بازیابی کاتالیست (فیلتراسیون دوغاب)

فیلتراسیون ذرات در گازهای فرآیندی

حلقه‌های فیلتر{0}}درجه حرارت بالا-با فشار بالا

7.4 انرژی و نیرو

فیلتراسیون در سیستم‌های بخار با دمای{0}بالا

فیلتراسیون گاز در نیروگاه های تولید برق

حذف ناخالصی در سیستم های سوخت

7.5 تصفیه محیط زیست و آب

فیلتراسیون رسوب در تصفیه خانه های آب

فیلتراسیون ذرات در فاضلاب صنعتی

فیلترهای دارای قابلیت شستشوی معکوس-برای طول عمر

7.6 الکترونیک و نیمه هادی

فیلتراسیون آب فوق خالص یا محلول های شیمیایی

فیلتراسیون دقیق برای تولید میکروالکترونیک

7.7 هوافضا و خودرو

فیلتراسیون در سیستم های هیدرولیک

فیلتراسیون سوخت

سیستم‌های گاز{0}در دمای بالا

8. ملاحظات طراحی برای شبکه چند لایه

هنگام طراحی یک فیلتر با استفاده از مش چند لایه، چند فاکتور کلیدی باید در نظر گرفته شود:

8.1 اندازه منافذ و تعداد مش

تعداد مش ها را برای هر لایه انتخاب کنید به طوری که لایه های بیرونی بدون محدود کردن بیش از حد جریان محافظت کنند، لایه های داخلی دقت لازم را ارائه می دهند.

Hengko سفارشی سازی را از0.2 میکرومتر تا 120 میکرومتربسته به طراحی

8.2 تعداد لایه ها

لایه های بیشتر ← استحکام بهتر و فیلتراسیون تدریجی تر، همچنین افت فشار و هزینه بیشتر.

ساختارهای لایه معمولی: 3 لایه، 5 لایه یا بیشتر.

8.3 ضخامت و تخلخل

مش ضخیم تر (لایه های بیشتر) استحکام مکانیکی را افزایش می دهد اما ممکن است نفوذپذیری را کاهش دهد.

تخلخل باید بهینه شود: خیلی سفت منجر به گرفتگی می شود، شل بودن بیش از حد باعث کاهش راندمان فیلتر می شود.

8.4 انتخاب مواد

316L اغلب برای مقاومت در برابر خوردگی و پایداری حرارتی ترجیح داده می شود.

برای محیط های شیمیایی بسیار تهاجمی، ممکن است آلیاژهای تخصصی مورد نیاز باشد.

8.5 هندسه و شکل

دیسک‌ها، لوله‌ها، اشکال سفارشی، همه طراحی‌های ممکن - باید محدودیت‌های جریان، تمیز کردن و نصب را در نظر بگیرند.

یکپارچگی با محفظه، جوشکاری، آب بندی یا نصب باید در نظر گرفته شود.

8.6 استراتژی نظافت و نگهداری

برنامه ریزی برایشستشوی معکوس, تمیز کردن اولتراسونیک، یاتمیز کردن شیمیاییدر طول طراحی تعمیر و نگهداری

از مناطق مرده در مسیرهای جریان که از تمیز کردن مؤثر جلوگیری می کنند، اجتناب کنید.

8.7 بارهای حرارتی و فشاری

طراحی باید حداکثر دما و فشار عملیاتی را در نظر بگیرد.

حاشیه های ایمنی برای انبساط حرارتی و بارهای مکانیکی ضروری است.

9. مزایا و مزایا-

9.1 مزایای عمده

1.استحکام مکانیکی بالا– به دلیل ساختار پیوندی متخلخل و انتشار-.

2.محدوده دمایی گسترده- قابل اجرا از دمای بسیار پایین تا بسیار بالا

3.ماندگاری عالی- مقاوم در برابر خستگی، سایش و تمیز کردن مکرر.

4.فیلتراسیون دقیق- کنترل گرادیان از طریق طراحی لایه ای.

5.عمر طولانی خدمات- ساختار فلزی در برابر سایش بهتر از پلیمر یا کاغذ مقاومت می کند.

6.قابلیت تمیز کردن- مناسب برای شستشوی معکوس و تمیز کردن تهاجمی.

7.انعطاف پذیری طراحی- اشکال و اندازه منافذ سفارشی.

9.2 تخفیف‌ها و محدودیت‌ها-

هزینه: بالاتر از شبکه سیمی ساده یا رسانه های پلیمری.

پیچیدگی تولید: نیاز به لمینیت و تف جوشی دقیق دارد.

وزن: سنگین تر از فیلترهای پلیمری

افت فشار: بسته به لایه ها، می تواند بالاتر از رسانه فیلتر بسیار درشت باشد.

محدودیت های خوردگی: فولاد ضد زنگ اگرچه مقاوم است، اما اگر به درستی انتخاب نشود، می تواند در محیط های شیمیایی بسیار تهاجمی خورده شود.

10. حالت های شکست و تعمیر و نگهداری

حتی با{0}}شبکه متخلخل چندلایه، حالت‌های خرابی خاصی می‌توانند بدون طراحی یا نگهداری مناسب رخ دهند.

10.1 گرفتگی / رسوب

ذرات ریز در لایه دقیق ایجاد می شوند.

پیشگیری: شستشوی معکوس، تمیز کردن دوره ای شیمیایی یا اولتراسونیک.

10.2 تغییر شکل مکانیکی

فشار بیش از حد می تواند مش را تغییر شکل دهد.

پیشگیری: طراحی برای حداکثر فشار، استفاده از حاشیه ایمنی.

10.3 خوردگی

در محیط های شیمیایی تهاجمی، ضد زنگ اگر به درستی آلیاژ نشود یا غیرفعال شود، ممکن است خورده شود.

پیشگیری: استفاده از آلیاژ مناسب (به عنوان مثال، 316L)، اعمال غیر فعال کردن، مانیتور.

10.4 تخریب پیوند سینتر

تف جوشی ضعیف (پیوند ناقص) می تواند منجر به لایه برداری لایه یا از بین رفتن یکپارچگی آن شود.

پیشگیری: کنترل کیفیت در ساخت، چرخه پخت مناسب.

10.5 خستگی حرارتی

چرخه حرارتی مکرر می تواند به پیوندهای متخلخل فشار وارد کند.

پیشگیری: طراحی برای انبساط حرارتی، کنترل نوسانات دمای عملیاتی.

11. راهنمای انتخاب

برای انتخاب فیلتر مشبک فولاد ضد زنگ چند لایه مناسب برای برنامه خود، یک رویکرد ساختاریافته را دنبال کنید:

1.الزامات فیلتراسیون را تعریف کنید

اندازه ذرات، غلظت، ماهیت (جامد، دوغاب، گاز)

2.شرایط عملیاتی را ارزیابی کنید

دما، فشار، قرار گرفتن در معرض مواد شیمیایی

3.مواد را انتخاب کنید

آلیاژ (به عنوان مثال، 316L)، تعداد لایه ها، تعداد مش لایه ها

4.هندسه طراحی

شکل (دیسک، لوله)، اندازه، ضخامت

5.برنامه ریزی استراتژی پاکسازی

فرکانس، روش (بک واش، اولتراسونیک، شیمیایی)

6.هزینه های چرخه عمر را ارزیابی کنید

هزینه اولیه در مقابل تعمیر و نگهداری در مقابل زمان توقف

7.الزامات کیفیت / ساخت را مشخص کنید

کیفیت تف جوشی، کنترل تخلخل، آزمایش

12. مطالعات موردی و نمونه

مثال 1:فیلتراسیون دقیق در بیوراکتور دارویی

یک شرکت داروسازی زیستی به فیلتری برای حذف آلودگی‌های میکرو{0}}از خطوط انعقاد گاز در بیوراکتور خود نیاز داشت. آنها یک را انتخاب کردنددیسک متخلخل چندلایه-با:

لایه بیرونی: مش درشت برای استحکام

لایه هسته: مش ریز (1-5 میکرومتر) برای دقت

آلیاژ: 316 لیتر

نتیجه:فیلتراسیون قابل اعتماد، افت فشار کم، قابلیت تمیز کردن عالی از طریق اولتراسونیک و شستشوی معکوس. این فیلتر صدها چرخه را بدون تخریب دوام آورد.

مثال 2:فیلتر{0} بخار با دمای بالا

یک کارخانه بخار صنعتی به فیلتری نیاز داشت که بتواند در آن کار کند400 درجه به طور مداوم. از الف استفاده کردندلوله توری چندلایه-ساخته شده از فولاد ضد زنگ 316L.

نتیجه:لوله متخلخل ساختار خود را حفظ کرد، در برابر چرخه حرارتی مقاومت کرد و ذرات را به طور قابل اعتماد حذف کرد. زمان خاموشی به طور قابل توجهی کاهش یافت.

مثال 3:بازیابی کاتالیست در فرآیند پتروشیمی

در یک راکتور پتروشیمی، ریز کاتالیزور باید بازیابی شود و در عین حال افت فشار به حداقل برسد. مهندسان انتخاب شدندصفحه توری 5 لایه متخلخلارائه فیلتراسیون گرادیان:

لایه اول از ذرات بزرگ محافظت می کند

لایه های داخلی ذرات ریزتر را به تدریج فیلتر می کنند

نتیجه:راندمان بازیابی بالا، عمر طولانی و هزینه نگهداری کمتر نسبت به فیلترهای سرامیکی.

13. روندها و نوآوری های آینده

13.1 ساخت افزودنی و ساختارهای سه بعدی

پرینت سه بعدی اجزای فلزی می تواند مش سینتر شده را در هندسه های پیچیده ادغام کند و این امکان را به شما می دهد:

مسیرهای جریان بهینه شده

کاهش سایز و وزن

مناطق فیلتر تعبیه شده

13.2 مواد هیبریدی

ترکیب توری ضد زنگ متخلخل با مواد دیگر مانند:

پوشش های سرامیکی

سطوح عامل دار برای کاتالیز

ساختارهای کامپوزیتی برای فیلتراسیون هدفمند

13.3 مش نانوساختار

پیشرفت در تولید سیم ممکن است سیم-فوق العاده ظریف (نانوسیم) را فعال کند،زیر{0}}شبکه متخلخل میکرونبرای فیلتر کردن بسیار دقیق

13.4 فیلترهای هوشمند

تعبیه حسگرها (فشار، دما، بار ذرات) در ساختارهای توری متخلخل می تواند فیلترها را بهسیستم‌های{0}}خود نظارتی هوشمند.

13.5 تولید پایدار

بازیافت مش متخلخل

فرآیندهای زینترینگ{0}}کارآمد انرژی

قبل از- و پس از{2}}درمان سازگار با محیط زیست

راد بیشتر:

14. نتیجه گیری

توری فیلتر فولادی ضد زنگ متخلخل چند لایه-یک محلول فیلتراسیون قدرتمند و انعطاف پذیر است که فاصله بین مقاومت مکانیکی صلب و کنترل ذرات ریز را پر می کند. به لطف ساختار چند لایه و متخلخل آن، ارائه می دهد:

استحکام ساختاری بالا

توزیع دقیق و پایدار منافذ

دوام حرارتی و شیمیایی عالی

عمر طولانی و قابلیت تمیز کردن قوی

از آنجایی که فرآیندهای صنعتی پیشرفته نیاز به قابلیت اطمینان و عملکرد بالاتری دارند، مش متخلخل{0}}چند لایه همچنان ردپای خود را در بخش هایی مانند داروسازی، پتروشیمی، تولید برق و فناوری زیست محیطی گسترش می دهد.

مهندسین و تصمیم‌گیرندگان با درک ساختار، ساخت، ویژگی‌ها و{0}}کاربردهای واقعی آن{1}}می‌توانند سیستم‌های فیلتراسیونی را طراحی کنند که از پتانسیل کامل - آن برای دستیابی به کارایی و استحکام استفاده کنند.
